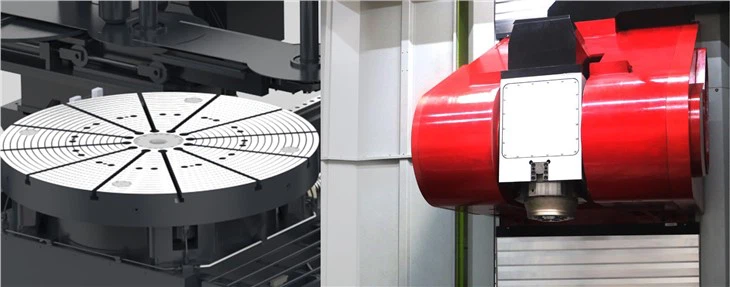

HMU140P पांच-अक्ष सीएनसी क्षैतिज मशीनिंग केंद्र

HMU140P पांच-अक्ष सीएनसी क्षैतिज मशीनिंग केंद्र की उत्पाद विशेषताएं

तीन अक्ष उच्च परिशुद्धता बॉल स्क्रू और रोलर गाइड वे संरचना की सभी संरचनाएं हैं। वाई-अक्ष काउंटरवेट उत्कृष्ट प्रतिक्रिया प्रदर्शन के साथ एक उच्च परिशुद्धता तेल दबाव संतुलन प्रणाली है, जो गुरुत्वाकर्षण के कारण वाई-अक्ष पेंच के अत्यधिक पहनने की समस्या को समाप्त करता है। प्रत्येक रैखिक अक्ष HEIDENHAIN रैखिक झंझरी से सुसज्जित है। फ़ीड सिस्टम के डिज़ाइन में, मशीन फ़ीड सिस्टम की प्राकृतिक आवृत्ति को बढ़ाकर, संपूर्ण इलेक्ट्रोमैकेनिकल ड्राइव सिस्टम की कट-ऑफ आवृत्ति को बढ़ाया जाता है, जिससे स्थिति लूप लाभ केवी मान में काफी सुधार होता है, स्थिति समय प्रभावी ढंग से होता है छोटा होने से, मशीन फीड सिस्टम की हिस्टैरिसीस कम हो जाती है, और सतह प्रसंस्करण के दौरान समोच्च सटीकता में सुधार होता है। Y-अक्ष एक रोलर स्क्रू है जो सीधे मोटर से जुड़ा होता है, और Z/X अक्ष एक मोटर सिंक्रोनस बेल्ट कनेक्टेड बॉल स्क्रू ड्राइव है।

डिज़ाइन परिमित तत्व विश्लेषण और गतिज अनुकूलन का उपयोग करता है, जो मशीन की संपूर्ण कठोरता/स्थिरता और गतिशीलता को सुनिश्चित करने के लिए स्थैतिक और गतिशील संपत्ति में काफी सुधार करता है।

+ पूरी मशीन का FEA

+ वास्तविक परिचालन स्थितियों के तहत इष्टतम गतिशील कठोरता की सटीक गणना

+ अंतर्निहित और लोड-स्टॉप आवृत्ति में सुधार, स्थिति समय और फ़ीड सिस्टम के हिस्टैरिसीस को कम करना, और उच्च प्रतिक्रिया और उच्च गति मशीनिंग की समोच्च सटीकता के साथ गतिशील प्रदर्शन प्राप्त करना

HMU140P नया 5 अक्ष मशीनिंग केंद्र GTRT

एचएमयू-140पी टर्नटेबल पेटेंटेड मैकेनिकल ट्रांसमिशन जीटीआरटी तकनीक को अपनाता है, जो पारंपरिक टर्नटेबल ड्राइव की तुलना में अधिक शक्तिशाली टॉर्क आउटपुट, उच्च कठोरता, स्थिरता और बेहतर रोटेशन सटीकता प्राप्त करता है।

ए/बी अक्ष सभी उच्च कठोरता वाले गियर क्लीयरेंस एलिमिनेशन ट्रांसमिशन हैं, स्लीविंग बेयरिंग वाईआरटी संयोजन रोलर बेयरिंग है, और मैकेनिकल ट्रांसमिशन में ट्रांसमिशन कठोरता है कि टॉर्क मोटर अप्राप्य टर्नटेबल को चलाती है, जो कठिन कटिंग के प्रसंस्करण के लिए सबसे अच्छा विकल्प है विमानन टाइटेनियम मिश्र धातु और सुपर मिश्र धातु जैसी सामग्री। ब्रेक बड़े आकार के डिस्क ब्रेक हैं जो उच्च दबाव वाले तेल द्वारा संचालित होते हैं, जो साधारण सराउंड ब्रेक के अक्ष तिरछा दोष को दूर करते हैं, और मानक उच्च-सटीक HEIDENHAIN गोल झंझरी से सुसज्जित होते हैं।

वर्कटेबल का आकार: Φ1400 मिमी

ए-अक्ष स्विंग: +60/-100

बी-अक्ष रोटेशन: ∞

पेलोड: 3000 किग्रा

एचएमयू-140पी हॉरिजॉन्टल फाइव-एक्सिस मशीन टूल की तकनीकी विशिष्टताएँ
